澳门跑狗论坛-全年资料免费大全

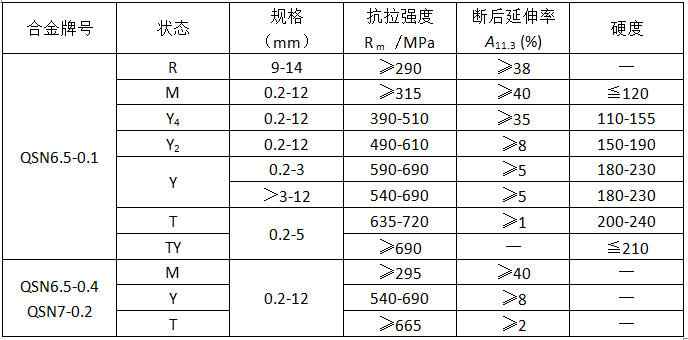

表2 锡磷青铜的机械性能

作为综合性能优良合金的磷青铜，其弹性性能在实际使用材料中占重要地位，因为它将直接影响仪器仪表的精度和寿命。从表2国产磷青铜标准中，体现不出综合优越性能如何，而表示材料的弹性性能指标-弹性极限和弹性模量-是使用和设计的主要参数。

在不改变化学成份的条件下，如何提高材料的综合优越性能，是多年来一直从事仪器仪表工业开发者的迫切追求，今天小编就带大家一起来寻找答案。

澳门跑狗论坛

锡磷青铜低温热处理工艺

1、采用赫达公司水平连铸生产的磷青铜（QSN6.5-0.1）块坯，块坯车光后的尺寸为：29*225*900mm,铸块经均匀退火后多次冷轧，然后挤压成形为硬态成品，成品加工率为35-40%，在同一长度的成品内，进行成品低温处理前后的拉力、弹性模量、抗拉强度、断后延伸率等都有极限的测定。

2、低温热处理的温度选择是2500C、时间55分钟，因过高的处理温度，如超过3000C，金属开始迅速软化，过低的热处理温度则不能消除冷作硬化应力，同时也不易达到提高其综合优越性能的目的。

3、经2500C、时间55分钟后，其抗拉强度、弹性模量、弯曲极都有所提升。

4、经低温热处理后，其抗张力比未处理前降低，延伸率提高，弹性模量稍许增加，弯曲弹性极限则有明显提高，低温处理后的综合优越性能比未处理前的可以提高21%

澳门跑狗论坛

锡磷青铜经低温热处理工艺后结论

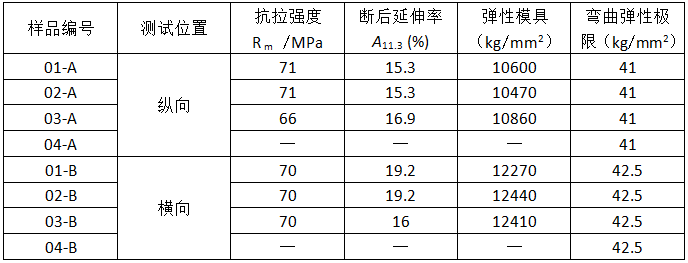

表3 QSN6.5-0.1硬态未经低温热处理前

澳门跑狗论坛

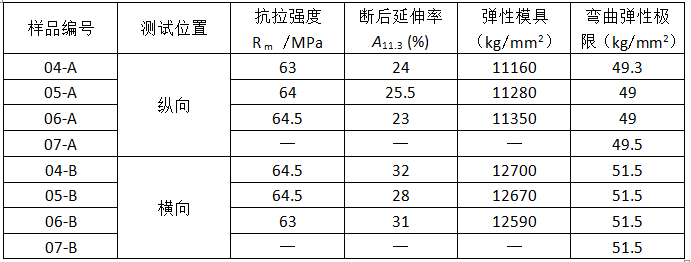

表4 QSN6.5-0.1硬态经低温热处理后

1、低温热处理前后抗拉强度、延伸率的变化，从表3表4可以看出，低温处理后的抗拉强度低于处理前的抗拉强度，以横向为例抗拉强度降低kg/mm2左右，延伸率高于处理前的延伸率，可以提高8%-16%左右

2、低温热处理前后弹性模量E的变化，通过2500C、时间55分钟低温热处理后，弹性模量有增加的倾向，但增加幅度不大，以横向为例，处理后比处理前增加430-150kg/mm2左右。

澳门跑狗论坛

赫达铜合金公司所销售的磷铜合金全系列材料均采用优质母合锭来料生产，保质保量，我们承诺公司所经营的全系列磷铜合金绝不用一公斤废料来生产磷铜合金产品，为您在竟争中取得先机，赫达铜合金一站式应用服务商！
